Опис

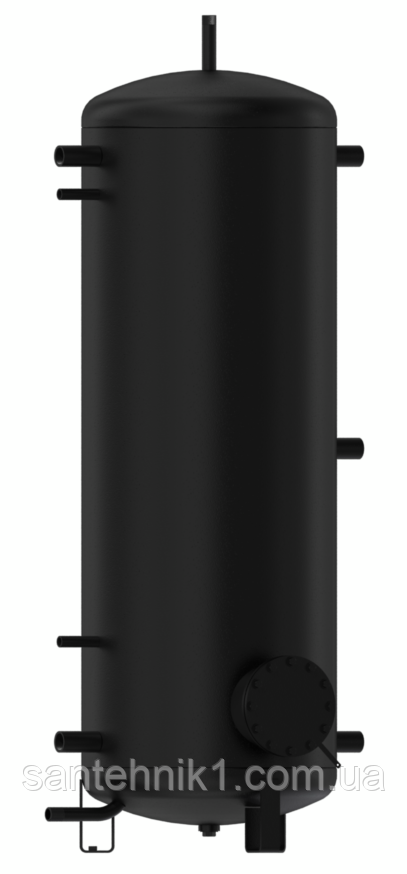

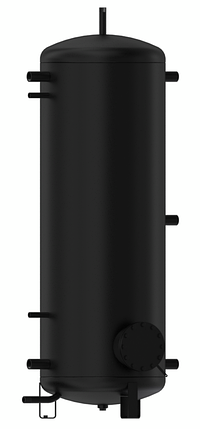

Акумулювальні (накопичувальні) баки NAD фланцеві виробляються з можливістю розміщення від одного до трьох фланців. Фланець із міжцентровою відстанню болтів 210 мм можна використовувати для монтажу фланцевого нагрівального елемента TPK. За бажанням замовника, розміщення патрубків і їх кількість можна змінити. У стандартному виконанні фланець заглушений. Акумулювальні баки можуть постачатися із ізоляцією з молітанової піни (молітан) завтовшки 100 мм.
Технічні характеристики
Тип | NAD 50 v1 | NAD 100 v1 | NAD 250 v1 | NAD 500 v1 | NAD 750 v1 | NAD 1000 v1 |
---|---|---|---|---|---|---|
Об'єм [л] | 50 | 120 | 265 | 475 | 772 | 999 |
Діаметр [мм] | 524 | 584 | 584 | 600 | 750 | 850 |
Висота [мм] | 561 | 807 | 1572 | 1974 | 2022 | 2035 |
Вес [кг] | 25 (включно з ізоляцією) |
41 (включно з ізоляцією) | 63 (включно з ізоляцією) | 85 | 109 | 126 |
Макс. тиск бака [MPa] | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
Макс. температура опалення води в баку [C] | 90 | 90 | 90 | 90 | 90 | 90 |
Товщина ізоляції (NEODUL LB PP) [мм] | PUR 42 | PUR 42 | PUR 42 | 80 | 80 | 80 |
Максимальна кількість і потужність електричного нагрівального елементу серії TPK 210-12 [кс/кВт] | - | - | - | 1 x 12 | 1 x 12 | 1 x 12 |
Максимальна кількість і потужність електричного нагрівального елементу серії TJ 6/4" [кс/кВт] | 1 x 3,3 | 1 x 6 | 1 x 6 | 1 x 9 | 1 x 9 | 1 x 9 |
Клас енергетичної ефективності | B | B | C | C | C | C |
Статичні втрати [Вт] | 31 | 41 | 88 | 83 | 122 | 135 |
Тип | NAD 1500 v1 | NAD 2000 v1 |
---|---|---|
Об'єм [л] | 1507 | 2007 |
Діаметр [мм] | 1100 | 1100 |
Висота [мм] | 1906 | 2436 |
Вес [кг] | 204 | 247 |
Макс. тиск бака [MPa] | 0,3 | 0,3 |
Макс. температура опалення води в баку [C] | 90 | 90 |
Товщина ізоляції (NEODUL LB PP) [мм] | 100 | 120 |
Максимальна кількість і потужність електричного нагрівального елементу серії TPK 210-12 [кс/кВт] | 1 x 12 | 1 x 12 |
Максимальна кількість і потужність електричного нагрівального елементу серії TJ 6/4" [кс/кВт] | 1 x 9 | 1 x 9 |
Клас енергетичної ефективності | C | C |
Статичні втрати [Вт] | 165 | 185 |
NAD 250 v1 NAD 500 - 1000 v1
