Огляд

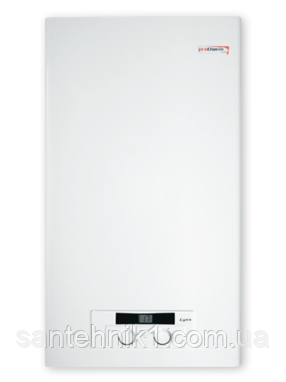

Настінні газові котли Protherm «Рись» це недороге та надійне рішення для опалення та підготовки гарячої води для побутових потреб.
Цей котел представлений у двох варіантах потужностей 24 і 28 кВт.
Система примусового відведення продуктів згоряння дає змогу встановлювати «Рись» в приміщеннях, не обладнаних димоходом, або в яких облаштування димоходу з якихось причин неможливо.
Попри невисоку вартість, котел обладнаний усіма сучасними опціями, що дають змогу досягати ККД 93% за порівняно низької витрати палива.
Керування котлом просте й інтуїтивно зрозуміле, є 2 попередньо встановлені режими роботи «Комфортний» та «Економічний». Додатково є можливість приєднання дистанційного кімнатного радіотермостата (не входить до комплекту постачання), що дає змогу досягти максимально економної роботи обладнання.
Купити газовий котел «Рись» у вашому населеному пункті можна скористатися послугами наших партнерів, знайти яких допоможе сервіс пошуку партнерів на нашому сайті
ТЕХНІЧНЕ ОПИСАННЯ
- Настінний опалювальний газовий котел із функцією приготування гарячої води
- Вбудований блок електронного керування забезпечує електронне розпалювання пальника та контроль горіння, а також безперервну модуляцію газу
- Середній ККД за опалювальний сезон 93%
- Інформаційний дисплей на панелі керування газового котла
- Примусове відведення продуктів згоряння
Можливості встановлення
- Незалежне регулювання температури опалення й гарячої води
- Можливість настроювання на часткову потужність для опалення
- Використання в низькотемпературних системах опалення
- Можливість приєднання дистанційного кімнатного радіотермостата
Функції
- Приготування ГВС у пластинчастому теплообміннику, температура гарячої води контролюється датчиком NTC на виході з вторинного теплообмінника
- Зміна режиму апарата (комфортний/економний)
- Автодіагностика газового котла: налаштування параметрів, історія помилок, інформаційні коди стану
- Вбудований 3-ступеневий циркуляційний насос, пріоритетний вентиль з електроприводом розширювальний 7-літровий бак, автоматичний повітреспусник, запобіжний клапан, кран підживлення
- Пальник із хромо-нікелевої сталі
- Захист від замерзання (падання температури на датчику NTC нижче ніж 5 °C)
- Захист від перегрівання (датчиком NTC подавання 98 °C, граничним термостатом 130 °C)
- Встановлення температури ОВ і ГВС регуляторами на панелі керування
- Контроль тиску в системі опалення (захист від зниження 0,3 бара та підвищення 2,7 бара)
Технічні характеристики
Рысь 24 | Рысь ВА 24 | Рысь 28 | |
---|---|---|---|
Загальні характеристики | |||
Артикул | 0010010833 | 0010010835 | 0010010835 |
Категорія газу | II2H3P | II2H3P | II2H3P |
Виконання | C12, C32, C42, C52 | B11BS | C12, C32, C42, C52 |
Запалювання | електронне | електронне | електронне |
Паливо | природний газ (пропан) | природний газ (пропан) | природний газ (пропан) |
Макс. / хв. теплова потужність (кВт) | 23,5/ 9,2 | 25,6/ 11,5 | 11,3/ 27 |
Макс. / хв. теплова корисна потужність (кВт) | 10,5/ 25,3 | 27/ 11,3 | 13/ 29,1 |
КПД (%) | 93 | 91,1 | 92.9 |
Технічні характеристики | |||
Опалення | |||
Макс. / хв. робочий тиск (бар) | 3/ 0,8 | 3/ 0,8 | 3/ 0,8 |
Рекомендований робочий тиск (бар) | 1,5 | 1,5 | 1,5 |
Діапазон регулювання температур (° C) | max. 85 | max. 85 | max. 85 |
Розширювальний бак (л) | 7 | 7 | 7 |
Максимальний тиск розширювального бака (бар) | 3 | 3 | 3 |
Гаряча вода | |||
Макс. / хв. тиск (бар) | 8/0,25 | 8/0,25 | 8/0,25 |
Мінімальний протік ГВС (л/хв) | 2,5 | 2,5 | 2,5 |
Витрата ГВС (при?T 30 °C) (л/хв) | 10,7 | 10,5 | 12,7 |
Діапазон температури (° C) | max. 64 | max. 64 | max. 64 |
Відведення відпрацьованих газів | |||
Спосіб відведення відпрацьованих газів | турбо | димохід | турбо |
Діаметр димоходу (мм) | 60/100, 80/80 | 130 | 60/100, 80/80 |
Температура відпрацьованих газів (° C) | 106,7/94,3 | 102/71 | 116,5/94,3 |
Вагавий вихід відпрацьованих газів (г/с) | 13,89/14,04 | 15,56/15,8 | 13,4 |
Рівень шуму (дБ) | <50 | <51 | <52 |
Параметры газа | |||
Природний газ | |||
Макс. / хв. витрата газу (м3/год) | 2,677/1,111 | 3,079/1,376 | |
Тиск на вході (мбар) | 20 | 20 | |
Діаметр мембрани (мм) | - | - | |
Максимальний тиск на форсунках (мбар) | 13 | 14 | |
Мінімальний тиск на форсунках (мбар) | 2,4 | 2,6 | |
Діаметр форсунки (мм) | 1,3 | 1,25 | |
Пропан | |||
Макс. / хв. витрата газу (кг/год) | 1,965 /0,816 | 2,26/1,009 | |
Тиск на вході (мбар) | 37 | 37 | |
Діаметр мембрани (мм) | - | - | |
Максимальний тиск на форсунках (мбар) | 35,8 | 34,8 | |
Мінімальний тиск на форсунках (мбар) | 6,5 | 7,6 | |
Діаметр форсунки (мм) | 0,79 | 0,79 | |
Електричні параметри | |||
Напруга/ Частота (В/Гц) | 230/50 | 230/50 | |
Потужність (Вт) | 98 | 98 | |
Електричний захист | IPX4D | IPX4D | |
Ток (A) | - | - | |
Габаритні розміри та вага | |||
Розміри — висота/ширина/глибина (мм) | 700/410/280 | 720/405/280 | 700/444/280 |
Вага без води (кг) | 30,5 | 30.5 | 33 |
Основні | |
---|---|
Виробник | Protherm |
Країна виробник | Словаччина |
Потужність номінальна | 25.6 кВт |
Вид пального | Газоподібний |
Коефіцієнт корисної дії | 91 % |
Призначення котла | Двуконтурний |
Спосіб установки | Настінний |
Тип топки | Відкрита |
Вага | 30.5 кг |
Гарантійний термін | 24 міс |
Спосіб відведення відпрацьованих газів | Димар |
Теплоносій | Вода |
Колір | Білий |
Стан | Новий |
Габаритні і приєднувальні розміри | |
Висота | 700 мм |
Ширина | 405 мм |
Глибина | 280 мм |
