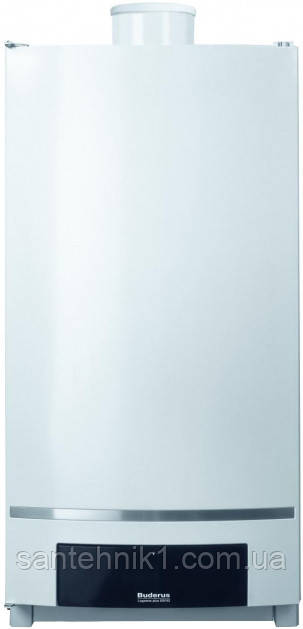

Настінний конденсаційний газовий котел Buderus Logamax plus GB162-70 V2

Характеристики

Типорозмір котла, кВт	70
Вага, кг	70
Об'єм води, л	5
Максимальна встановлювана температура підіймальній лінії, °C	90
Допустимий надлишковий робочий тиск, бар	4
Температури в системі 80/60 °C
Теплопродуктивність (можливе безступеневе модуліроване настроювання)
Номінальна теплопродуктивність, кВт	62,6
Часткове навантаження, кВт	14,3
Теплова потужність спалювання
Повне навантаження, кВт	64,3
Часткове навантаження, кВт	13,3
Температура димових газів, повне навантаження, °C	62
Вміст CO2, повне навантаження, %	9,3
Вагаовий потік димових газів, повне навантаження, кг/с	0,298
Залишковий натиск вентилятора, Па	130
Стандартизований коефіцієнт використання, %	106,8
Температури в системі 50/30 °C
Теплопродуктивність (можливе безступеневе модуліроване настроювання)
Номінальна теплопродуктивність, кВт	69,5
Часткове навантаження, кВт	14,3
Теплова потужність спалювання
Повне навантаження, кВт	64,3
Часткове навантаження, кВт	13,3
Температура димових газів, повне навантаження, °C	39
Вміст CO2, повне навантаження, %	9,3
Вагаовий потік димових газів, повне навантаження, кг/с	0,298
Розкладний напір, Па	120
Стандартизований коефіцієнт використання, опалювальна крива (40/30 с), %	109,4
Споживана електрична потужність без насоса, за повного навантаження, Вт	82
Рівень шуму, dB (A)	46

Опис

• Діапазон плавної зміни потужності 19 (22) — 100%;
• Стандартизований коефіцієнт використання до 110%;
• Технологія ALU plus для теплообмінника
  - Максимальна потужність за мінімальної займаної площі;
  - Високий коефіцієнт корисної дії теплообмінника впродовж усього терміну експлуатації завдяки плазмовій полімеризації поверхні трубок теплообмінника;
  - Менше витрат на технічне обслуговування й триваліший термін експлуатації теплообмінника.
• Система ETA plus
  Для оптимального використання енергії та мінімізації загальних експлуатаційних витрат, складається з:
  - пальники з модульованим регулюванням горіння в діапазоні потужності 19 (22) — 100%;
  - високоефективного теплообмінника для цілорічного конденсаційного режиму;
  - модульованого циркуляційного насоса Wilo Stratos Para 25/1-8 з регулюванням продуктивності — за додатковим замовленням;
  — можлива експлуатація без підтримки мінімального об'ємного потоку.
• Система FLOW plus
  Для максимального використання теплоти конденсації димових газів і роботи з низьким рівнем шуму завдяки:
  - простий гідравлічний схемі без перепускного клапана, тому що не потрібно підтримувати мінімальний об'ємний потік;
  — циркуляційному насосу з регульованою продуктивністю. Він забезпечує максимальне використання теплоти конденсації димових газів.
• Вбудований з'єднувальний елемент, що має отвори для замірів;
• Блок KombiVENT для змішування газу з повітрям;
• Автоматичний клапан випуску повітря
• Запальний електрод;
• Іонізаційний контроль полум'я;
• Автомат пальника UBA3.5 для цифрового контролю й керування всіма електронними елементами;
• Головний регулятор ВС10 з основними функціями керування опалювальним котлом;
• Можливість встановлення всередину котла системи керування Logamatic RC35 або RC 300 двох модулів EMS.

Паливо

Природний газ DIN EN 437

Можливості комбінування

Комбінується з окремими баками- водонагрівачами SU400/5W-SU1000W.

Охорона довкілля/емісія

• Низький рівень шуму;
• Попереднє змішування в керамічному пальнику плоского полум'я з низькими емісіями шкідливих речовин.

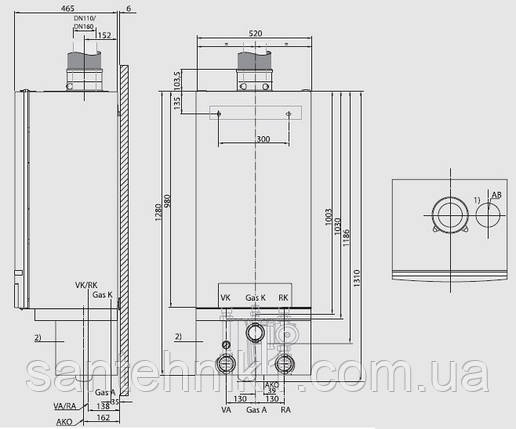

Схема



AB — Заглушка
AKO — Вихід конденсату, муфта з внутр. діаметром 24 мм
GAS A — Під'єднання газу, комплект під'єднання, внутр. різь G1"
GAS K — Під'єднання газу, котел, внутр. різь G1"
VK — Підставка лінія котла, внутр. різь G1 1/2"
RK — Зворотна лінія котла, внутр. різь G1 1/2"
VA — Підставка комплекту під'єднання, наруг. різь G1 1/2"
RA — Зворотна лінія комплекту під'єднання, наріз. різь G1 1/2"

Монтаж, введення в експлуатацію, технічне обслуговування

• Монтаж переважно в підвалі або на горищі;
• Низькі витрати на монтаж і технічне обслуговування з використанням численних комплектуючих для під'єднання (переважно під час відкритого прокладання труб) і вузлів для відведення димових газів;
• Наявність сервісного меню в системі керування Logamatic RC 35 або RC 300 спрощує пуск в експлуатацію та проведення сервісних робіт;
• Просте, недороге технічне обслуговування та сервіс, завдяки компактній і зручній конструкції;
• Багатофункціональна насосна група для полегшення монтажу.

Керування

• Регулювальні функції, адаптовані до гідравлічної схеми системи;
• Мінімум дій для настроювання всіх функцій системи керування.

Приготування води для ГВС

Загальні положення

Logamax plus GB162 обладнаний системою FLOW plus. Йому не потрібно підтримувати мінімальний об'ємний потік. Тому можна реалізувати просту гідравлічну схему без перепускного клапана.

Гідравлічна обв'язка GB162-70/85/100

Logamax plus GB162-70/85/100 постачається з заводу без насоса і тому можлива гнучка гідравлічна обв'язка.

• Під'єднання до насоса з регулюванням продуктивності
  Насос входить до групи під'єднання насоса, його потрібно застосовувати:
  — у разі використання гідравлічної стрілки (наприклад, у поєднанні з декількома опалювальними контурами, каскадами котлів або за великих об'ємних потоків у встановленні).
  У цьому разі рекомендується режим експлуатації з регулюванням продуктивності.
• З'єднання з зовнішнім насосом опалювального контуру з регулюванням за  p

Для безпосереднього приєднання опалювального контуру можна використовувати пропоновані фірмою Buderus насоси опалювального контуру з регулюванням за  p. Цілісно налаштувати насос на режим роботи  p-v (змінний). Рекомендовані настройкові значення забезпечують роботу з низьким рівнем шуму, з максимально можливим об'ємним потоком; вони наведені на діаграмах із залишковим напором.

За вищих вимог до рівня шуму рекомендується встановлення диференціального регулятора тиску з настроюванням 100-150 мбар. Максимально допустимий об'ємний потік через GB162 становить 5700 л/год. Якщо подавання насоса вище цього допустимого значення, то об'ємний потік потрібно обмежити, встановивши вирівнювальний клапан.

Споживана потужність зовнішнього насоса не має перевищувати 250 кВт.

GB 162: Залишковий напір за комплектом під'єднання — зі зворотним клапаном



Загуби тиску



GB162-80/100 з зовнішнім насосом WILO TOP E 25/1-7



Циркуляційний насос

Якщо за невеликого перепаду температур (наприклад 40/30 °C у контурі нагрівання підлоги) залишковий напір насоса, вбудованого в насосну групу або напір окремого зовнішнього насоса недостатній для подолання опору на наступній ділянці установки, то замовник має встановити другий зовнішній циркуляційний насос. Для гідравлічного розділення потрібно передбачити встановлення гідравлічної стрілки.

Відведення конденсату

Конденсат, що утворюється під час роботи в настінному котлі та в системі відведення димових газів, необхідно скидати в каналізацію відповідно до комунальних правил.



Вимоги до приміщення для встановлення обладнання

• Для котлів потужністю > 50 кВт необхідне окреме приміщення;
• Необхідно дотримуватися будівельних норм і правил;
• Не допускається зберігати легкозаймисті матеріали або рідини поблизу газового конденсаційного котла;
• Поміщення, де встановлюється котел, має бути захищене від холоду та добре провітрюватися.

Робота з забором повітря для горіння з приміщення

• Повітря для горіння забирається з приміщення, у якому встановлений котел;
• Повітря для горіння не має бути забруднене (не має містити галогени, вуглеводні, пил тощо);
• Подавання повітря для горіння має здійснюватися відповідно до TRGI.

Приготування води для зігрівального контуру

Перед заповненням необхідно ретельно промити встановлення. Заповнюйте котел і додавайте в нього тільки необроблену воду з водопроводу! Не допускається пом'якшення катіонітами! Не можна застосовувати інгібітори, антифриз або інші добавки!

Розширювальний бак має бути правильно розрахований і мати достатній об'єм! Під час використання трубопроводів, що пропускають кисень, наприклад, для обігрівання підлоги, потрібно передбачити поділ систем, встановивши теплообмінник. Котлова вода низької якості сприяє утворенню шламу та виникненню корозії. Це призводить до несправностей у роботі та пошкодженнях теплообмінника.

Для захисту настінного котла від забруднення шламом під час встановлення його в уже наявні опалювальні системи рекомендується встановлювати фільтр-брудоуловник у загальну зворотну лінію. До та після фільтра потрібно встановити запірний орган. Якщо встановлення було ретельно промито перед пуском в експлуатацію та виникнення кисневої корозії виключено, то від встановлення брудового фільтра можна відмовитися.
