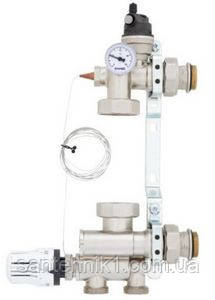

Змішувальний вузол FIV TM3 Mixing Unit (Італія)
TM3 Mixing Unit ― Регулювальний змішувальний вузол (з термостатичним або кліматичним електронним регулюванням) для низькотемпературних систем опалення в комплекті з кронштейнами для настінного встановлення або встановлення в шафі Metalbox.

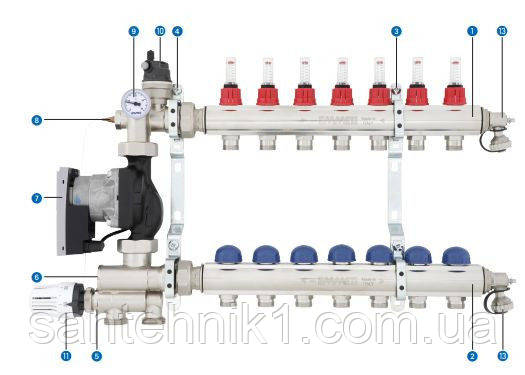

1 Колектор лінії подавання для підлогової системи опалення з регулювальними вентилями або витратами
2 Колектор зворотної лінії, з можливістю встановлення електротермічних головок
3 кронштейни для кріплення колекторів
4 кронштейни для кріплення змішувального вузла;
5 Змішувальний клапан різі M30x1,5 під електротермічну головку з занурюваним зондом на температуру від 20 до 65 °C або електричний сервомотор (опція)
6 калібрувальний клапан байпаса (режим фіксованої температури, гніздо для зонда зворотної лінії (клімат-регулювання)
7 циркуляційний насос Wilo Yonos PARA RS 25/6 з кабелем (трижильний кабель L = 1000 мм)
8 Гніздо для датчика температури подавання
9 термометрів від 0 до 80 °C;
10 Клапан спуска возДуха 1/2”
11 термостатична головка з занурюваним зондом від 20 до 65 °C (режим фіксованої температури)
12 Зворотний клапан на вході зворотної лінії в змішувальний вузол (на схемі не вказано)
13 Кран для зливання
Макс. температура для первинного контуру: 90 °C
Макс. робочий тиск: 6 барів — ΔP макс для первинного контуру: 1 бар
Інтервал температури на втор. контурі: 20 °C (режим фіксований t °C)
Максимальна потужність ΔT 7 °C, ΔP 0,25 бара
― режим фіксований t°C: 10 кВт позиція 0 байпаса
― режим фіксований t°C: 12.5 кВт позиція 5 байпаса
Клімат-регулювання: 11.5 кВт
Перепад тиску змішувального клапана (режим фіксований t °C): Kv 3
Перепад тиску за позиції 5 байпасного клапана (режим фіксований t°C): Kvмакс.=4,8
Перепад тиску змішувального клапана (клімат-регулювання): Kv 4
Шкала термометра: 0 — 80 °C — Різьби головки змішувального вузла: 1” зовнішня
Різь головок колекторів Topway (де потрібно): 1” внутрішня
Різь відводів колекторів Topway: 24x19 міжДу осями 50 мм
Патрубки циркуляційного насоса 1" 1/2 ― міжДу осями 130 мм
Циркуляційний насос Wilo Yonos Para RS 25/6
З'єднання ― міжДу їх осями: G1”1/2 ― 130 мм
Число обертів: від 800 до 4250 об/хв.
Використані рідини:
Вода для охолодження й опалення — Вода та гліколь: макс 1:1
Максим. статичний тиск: 6.2 м ― Макс. подавання: 3.3 м4:3/год
Макс. температура води: 95 °C (за t °C довкілля 57 °C)
Макс. температура води 90 °C (за t °C довкілля 59 °C)
Макс. температура води 70 °C (за t °C довкілля 70 °C)
Під'єднання 1~230 В, 50/60 Гц
Кл. захисту IPX 4D, клас ізоляції F
Номін. потужність мотора 37 Вт Споживання від 1~230 В: 3 — 45 Вт
Споживаний струм за 1~230 В: 0.03 ― 0.44 A
Клас енергоспоживання: A
Бренд-Італія
Вироблено-Італія
Гарантія: 2 роки
| Основні атрибути | |
|---|---|
| Виробник | F. I. V. |
| Країна виробник | Італія |
| Користувальницькі характеристики | |
| Гарантійний термін | 24 |
- Ціна: 9 850 ₴
