Подключение теплового насоса

Подключение теплового насоса не отличается от подключения обычного котла.

В подключении теплового насоса есть свои особенности, как они есть и при подключении любого отопительного оборудования, но схемы подключения используются всегда одни и те же.

Выбор схемы и способа отопления тепловым насосом определяется особенностями самой системы отопления, а не видом используемого котла.

О схемах подключения различных типов тепловых насосов и о схемах их гидравлической обвязки, мы подробно расскажем в этой статье.

Схемы подключения тепловых насосов

Схемы подключения тепловых насосов к системе отопления не зависят от типа теплового насоса. Отличия могут быть только в обустройстве внешнего коллектора для водяного теплового насоса или места установки наружного блока воздушного теплового насоса.

В общем случае, типовая схема подключения теплового насоса выглядит так же, как для электрического котла.

Таким образом, можно взять любую типовую схему отопления, которая подходит для вашей системы отопления и использовать ее для подключения теплового насоса.

Схема подключения теплового насоса воздух-вода

К особенностям схемы подключения теплового насоса воздух вода можно отнести только возможность неограниченной протяженности магистралей, соединяющих внешний блок теплового насоса с системой отопления. Такой тепловой насос можно расположить в удобном месте на участке, крыше или фасаде дома.

Это относится только к моноблокам воздух-вода, которые могут быть установлены на любом удалении от котельной при соответствующем утеплении водяных магистралей. Для тепловых насосов в сплит исполнении, внутренний блок устанавливается в котельной и подключается к подаче и обратке системы отопления, как обычный котел.

Схема обвязки теплового насоса

Гидравлическая схема обвязки теплового насоса аналогична обвязке отопительного котла. Для обвязки теплового насоса действуют те же строительные нормы и правила, что и для обычных котлов.

Как видно из приведенных схем подключения и гидравлической обвязки теплового насоса, их подключение не отличается от подключения традиционных отопительных котлов. Это очевидно просто потому, что тепловой насос — это тоже котел для отопления.

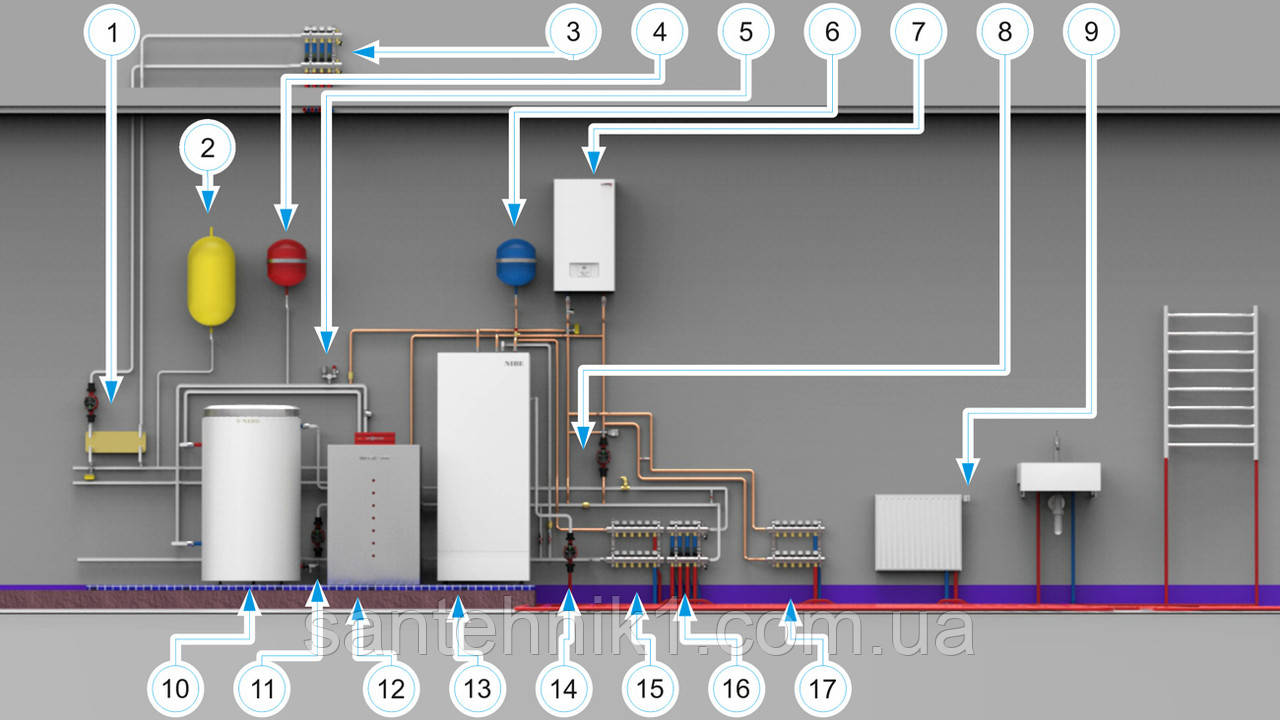

Для наглядности приведем «правильную» схему подключения теплового насоса для отопления и горячего водоснабжения дома мощностью 20 кВт.

Основные элементы схемы обвязки теплового насоса для отопления:

1. Теплообменник для пассивного охлаждения
2. Расширительный бак внешнего контура теплового насоса
3. Коллектор потолочного охлаждения
4. Расширительный бак системы отопления
5. Группа безопасности котла (теплового насоса)
6. Расширительный бак для ГВС
7. Резервный котел (высокотемпературный) с насосом и группой безопасности
8. Узел подмеса системы отопления
9. Термостатический клапан радиатора отопления
10.   Буфер (тепловой аккумулятор)
11.   Основной насос системы отопления
12.   Тепловой насос вода-вода со встроенными циркуляционными насосами
13.   Бойлер косвенного нагрева для ГВС
14.   Насос рециркуляции ГВС
15.   Коллектор водоснабжения
16.   Коллектор теплых полов
17.   Коллектор радиаторов

Заказать проектирование схемы подключения теплового насоса можно здесь.
